实验室气体安装的管道应该如何进行布置呢？一切气体管路均选用全自动无缝焊接管路，气体管路工程的管路应满意试验要求，走线合理、安全，气体管路工程的材质要满意承载气体的特别需要下面沃飞集中供气系统厂家就来为大家进行具体介绍。

通过核算，为了保证气体流量及气体纯度到达运用要求，一切主管道选用外经为3/8”(9.525mm)的不锈钢管道，支路依照流量和用气点选用外径1/4”(6.35mm)的不锈钢管。管道之间的衔接选用全自动无缝焊接管路。用气终端接Φ3的卡套转接头，方便衔接设备。

气体管道工程集中供气系统日常供气

1、承认储罐及减压系统各阀门在正确方位上,可参照贮罐平常正常操作状况 ( 承认放空阀为封闭状况) 。

2、检查储罐内 压力是不是正常 ( 一 般为CO21.5 MPa以上, Ar1..2 MPa) 。

3、翻开管路上的供气切断阀后 缓慢的微开储罐上的液体出口阀开端供气 (一定要牢记缓慢的微开) ，直至供气压力安稳。

4、客户供气管道气体设定压力为10bar ，需要时可调理管路上的减压阀使系统出口压力到达运用要求(顺时针拧顶紧螺丝为管道出口压 力进步，可是此阀门不要常常调整以防失效。)

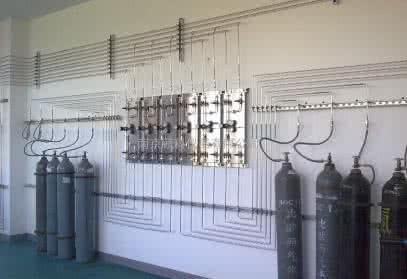

预留1个气瓶间，气瓶间布置应遵循以下原则：

1、可燃与不可燃气体应分开放置。

2、相互间可能反应的气体应分开放置。

3、同类不同浓度的气体应尽量放置在一起。
